怎么看汽车电源、起动电路图？

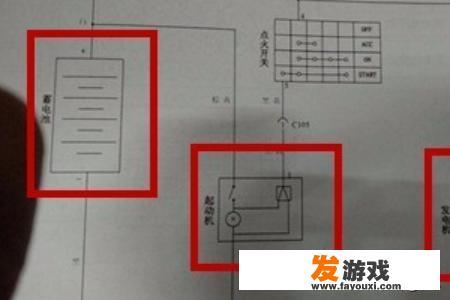

1、认识电路中的符号。在电路手册中往往会用简单的符号来替代汽车上的用电设备，比如电瓶、起动机。

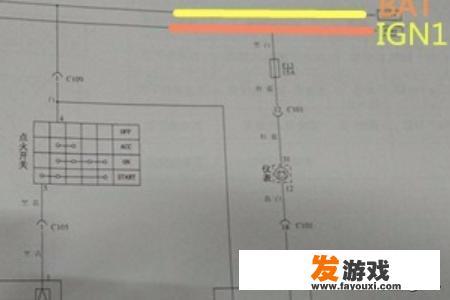

2、了解用电设备的供电方式。在汽车电路上根据用电设备的使用方式，分别对用电设备提供不同的供电方式，比如在这个电路图中有BAT这种一直供电的电源，也有受点火开关控制的IGN1有电源。

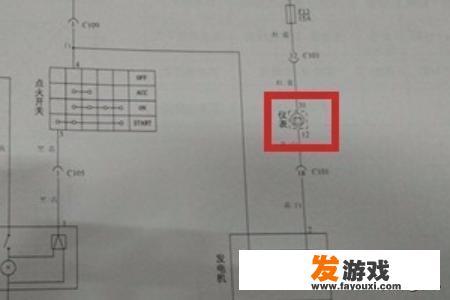

3、发电机电路分析。发电机是汽车上的主电源，从电路图上可以看出它的主电源与点火开关、起动机相连，另外还有一个充电指示灯，当充电系统出现故障后，会点亮指示灯。
4、点火开关内部电路分析。点火开关上有ACC档，主要给收放机、玻璃升降这些辅助用电设备供电，ON向油泵、点火线圈，ECU这些启动汽车必要的用电设备供电，START档就是向起动机提供电源。
5、起动机电路分析。起动机工作时需要很大的电流，所以从电瓶处直接供电，另外起动机1号针角与点火开关联接，在起动瞬间由点火开关提供电源。
6、整个电路搭铁分析。从电路图上可以看出，电瓶的搭铁点是G201，起动机、发电机则有相同的搭铁点G,这个G代表用电设备本身搭铁，没有另外设置搭铁线。
