最近做的几个项目都有PID控制。对于最近的项目，我还是以例子的形式来解释，这样更容易理解。

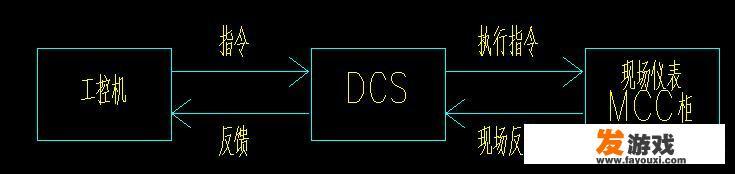

从范围上看，控制系统＞控制器＞PID。控制系统包括工控机、DCS或PLC、现场仪表、MCC控制柜等。，工业控制机(俗称计算机)用于显示系统状态，输入操作指令(如启动、停止等)。)，DCS或PLC用于接受现场信号和工业控制机指令，并向指定单元进行程序处理和输出。MCC柜和仪器用作下游执行指令或检测信号。控制器是控制系统中的一个单元。PID是一种控制方法。如图：

PID控制方法是什么？简单来说，PID就是通过反馈参数不断调整，使反馈参数不断趋向于目标参数的过程，其中“P”、“I”、“D“三个参数是使反馈参数快速稳定的三个因素。例如，对于一个温度，我们设置100℃，实际检测130℃，我们通过调整“P”、“I”、“D三个参数使130℃持续趋于100℃。如下图：

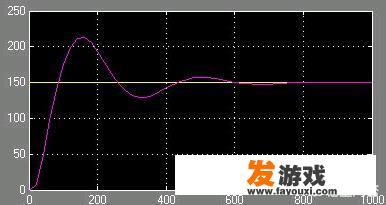

图中黄线为目标值150，紫线为测量值，紫线不断趋向于目标值（黄线），这是PID控制模式，是一个长期、不断调整的过程，不断纠正目标值与测量值之间的差距。

下面我们再来说说“下面说说”P”、“I”、“D三个参数的作用。

“P“参数是比例，这是目标值和测量值之间的比例系数。为什么要调整比例系数？由于控制对象不同，目标值和测量值之间的差异不同。当差值过小时，我们需要较大的比例系数来放大差值，以便在调整过程中更好地发现差值。相反，当差值过大时，我们需要较小的比例系数来降低差值，因为如果差值过大，调整范围过大。调整过程中会出现大起大落，即超调，使系统不稳定。

“I“参数是积分，主要控制调整过程的灵敏度。积分时间长，调整响应慢，积分时间短，调整响应快。调整响应不是越快越好，因为测量值在实践中不断变化，有一定的滞后性，需要找到合适的参数值。

“D“参数是微分。我没有使用这个参数来调整PID的控制过程。我的实践经验有限。我没有做太多的描述，因为大多数PID调整只使用“P”、“I两个参数可以满足控制要求。

以下是项目中PID控制的实例：

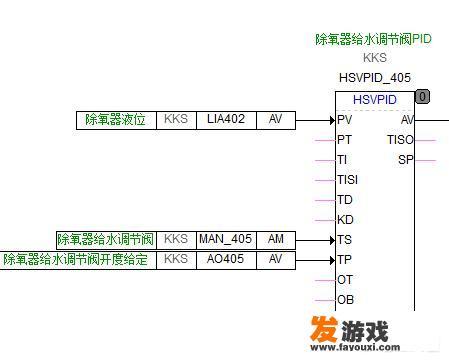

图中使用的DCS自带PID控制模块(DCS程序中使用的)，“P”、“I工控机窗口可设置两个参数，上图为调节阀开度控制除氧器水位的例子。

在同一句话中，作为一个应用程序，你不必太了解内部逻辑问题。只要你知道一般原理，PID就是一个控制过程，使测量值不断趋向于目标值，然后知道“P”、“I”、“D“三个参数的作用是什么？只需在调试过程中不断测试并找到合适的参数即可。

以上是我的一些项目经验，说白话，不喜欢专业术语，解释不容易理解。如有不当之处，请纠正！
