在机械制图中，手柄的绘制是一个关键环节，下面，我们将详细解析手柄的画法，帮助您更好地理解和掌握。
初步设定基准

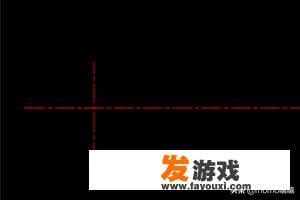

大致绘制一条100长的中心基准线，由于总轮廓长度为15mm加75mm，即90mm，这条基准线将作为我们绘图的起始点。
绘制基本圆弧

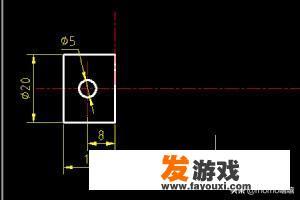

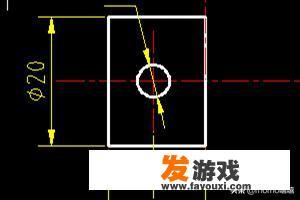

先画出直径为Φ5的圆弧，再根据位置绘制直径为Φ20的圆，这里的Φ符号代表直径。
对称画法说明
由于手柄的上下部分是对称的，画法相同，为提高效率，这里我们只画一半的部分。
确定R10圆弧的圆心位置
根据给定的75mm尺寸，我们可以确定R10圆弧的圆心位于75mm减去半径10mm的位置，即65mm处。
寻找其他圆弧的圆心
R50的圆弧，我们需要根据Φ30的尺寸来确定其圆心，这个圆心应该位于水平偏距为35的位置（即50减去半径15的一半），这个圆弧与R10的圆弧内切，其圆心位于以R10圆心为基准、半径为40的圆弧上。
外切圆弧的画法
对于与Φ30外切的圆弧，其圆心应位于以R15的圆心为基准、半径为27（即12加上R15的半径）的圆弧上，与R50外切的圆弧，其圆心则位于以R50的圆心为基准、半径为62（即12加上R50的半径）的圆弧上。
完成绘制与标注
完成上述步骤后，整个手柄的基本形状已经呈现出来，别忘了标注尺寸和去掉多余的辅助线，使图纸更加清晰。
通过以上步骤，您应该能够熟练掌握机械制图中手柄的绘制方法，在实际操作中，可能还需要根据具体需求和设计进行调整，但基本的画法是相同的，祝您绘图顺利！
